Средний класс · 5,5–13,5 т

Кран-манипулятор FASSI F245A.0

Name: Кран-манипулятор FASSI F245A.0
Brand: FASSI

19 исполнений — со стандартной стрелой, компоновкой AC и гуськом JIB. Подберём конфигурацию под ваше шасси.

Исполнение F245A.0.22

A.0.22 A.0.23 A.0.24 A.0.25 A.0.26

23,55макс. грузовой момент, т·м

8,40макс. гидравлический вылет, м

420°угол поворота

2 400масса крана, кг

30,5рабочее давление, МПа

2 350высота в транспортном положении, мм

Запросить цену и КП Спросить в WhatsApp

Официальный дилер FASSIМонтаж на шассиСервис и запчасти

Срок поставки: 30 недель (уточняется при заказе)

Характеристики

ИсполнениеF245A.0.22

Макс. грузовой момент23,55 т·м

Макс. гидравлический вылет8,40 м

Гидравлическое выдвижение3,80 м

Угол поворота420°

Момент поворота37,1 кН·м

Рабочее давление30,5 МПа

Производительность насоса45–65 л/мин

Объём масляного бака190 л

Масса крана2 400 кг

Ширина в сложенном виде2 530 мм

Установочное место за кабиной1 065 мм

Высота в транспортном положении2 350 мм

Все исполнения

Нажмите на строку, чтобы выбрать исполнение. Лучшие значения выделены красным.

Все исполнения FASSI F245A.0
Исполнение	Грузовой моментт·м	Гидр. вылетм	Выдвижением	Поворот°	Момент поворотакН·м	ДавлениеМПа	Насосл/мин	Бакл	Массакг	Ширинамм	Место за кабиноймм	Высотамм
F245A.0.22	23,55	8,40	3,80	420	37,1	30,5	45–65	190	2 400	2 530	1 065	2 350
F245A.0.23	23,34	10,45	5,80	420	37,1	30,5	45–65	190	2 560	2 530	1 065	2 350
F245A.0.23 L212	23,34	16,60	9,30	420	37,1	30,5	45–65	190	3 200	2 530	1 235	2 350
F245A.0.23 L213	23,34	18,60	11,25	420	37,1	30,5	45–65	190	3 280	2 530	1 235	2 350
F245A.0.23 L214	23,34	20,50	13,05	420	37,1	30,5	45–65	190	3 350	2 530	1 235	2 350
F245A.0.24	22,53	12,55	7,85	420	37,1	30,5	45–65	190	2 720	2 530	1 065	2 350
F245A.0.24 L212	22,53	18,70	11,35	420	37,1	30,5	45–65	190	3 360	2 530	1 235	2 350
F245A.0.24 L213	22,53	20,70	13,30	420	37,1	30,5	45–65	190	3 440	2 530	1 235	2 350
F245A.0.24 L214	22,53	22,60	15,10	420	37,1	30,5	45–65	190	3 510	2 530	1 235	2 350
F245A.0.25	22,22	14,70	9,90	420	37,1	30,5	45–65	190	2 860	2 530	1 065	2 350
F245A.0.25 L102	22,22	21,10	13,50	420	37,1	30,5	45–65	190	3 325	2 530	1 235	2 350
F245A.0.26	22,12	16,80	11,90	420	37,1	30,5	45–65	190	2 970	2 550	1 065	2 350
F245AC.0.23	23,45	9,15	5,25	420	37,1	30,5	45–65	190	2 510	2 530	1 065	2 350
F245AC.0.24	22,83	11,25	7,30	420	37,1	30,5	45–65	190	2 670	2 530	1 065	2 350
F245AC.0.24 L212	22,83	17,40	10,80	420	37,1	30,5	45–65	190	3 310	2 530	1 235	2 350
F245AC.0.24 L213	22,83	19,40	12,75	420	37,1	30,5	45–65	190	3 390	2 530	1 235	2 350
F245AC.0.24 L214	22,83	21,30	14,55	420	37,1	30,5	45–65	190	3 460	2 530	1 235	2 350
F245AC.0.25	22,63	13,40	9,30	420	37,1	30,5	45–65	190	2 810	2 530	1 065	2 350
F245AC.0.26	22,22	15,50	11,35	420	37,1	30,5	45–65	190	2 920	2 550	1 065	2 350

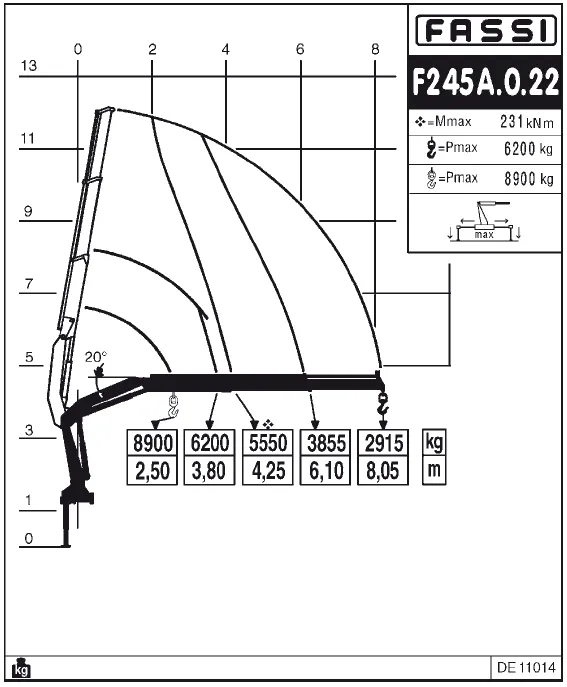

Диаграмма грузоподъёмности

Схема вылета стрелы FASSI F245A.0.22 — Вылет стрелы и нагрузки · F245A.0.22

Диаграмма меняется при выборе исполнения. Выбрано: F245A.0.22

A.0.22 A.0.23 A.0.23 L212 A.0.23 L213 A.0.23 L214 A.0.24 A.0.24 L212 A.0.24 L213 A.0.24 L214 A.0.25 A.0.25 L102 A.0.26 AC.0.23 AC.0.24 AC.0.24 L212 AC.0.24 L213 AC.0.24 L214 AC.0.25 AC.0.26

Нужна точная нагрузка на вылете?

Инженер рассчитает грузоподъёмность для вашего груза и вылета и пришлёт диаграмму выбранного исполнения.

Получить диаграмму

Описание

Мощный кран манипулятор FASSI F245А предназначен для установки на шасси массой более 7 тонн.

Благодаря литому основанию с трехточечной монтажной площадкой, нагрузка равномерно распределяется по раме грузового автомобиля, на котором установлен кран манипулятор.

Стрела КМУ сделана из специальной высокопрочной стали, телескоп собран под оптимальным давлением, что обеспечивает дополнительную прочность конструкции и устойчивость к высоким динамическим нагрузкам.

Кран F245 включает в себя несколько версий, каждая из которых предлагает различный уровень функциональных возможностей и технологии.

Особое место занимаю крановые установки с короткой стрелой.
Укороченная внешняя стрела КМУ («С» версия) имеет важное преимущество перед стандартной версией крана, – возможность поднять и поставить высокий габаритный груз рядом с колонной.

При всех своих достоинствах кран манипулятор F245AC.0.23 имеет следующие характеристики:

– Грузовой момент 23,45тм.

– Максимальная грузоподъёмность 8900кг на вылете 2,50м

– Максимальный гидравлический вылет 8,80м – грузоподъёмность 2600кг

– Максимальный вылет с 3 механическими секциями телескопирования составляет 15,15м, при этом грузоподъёмность равна 1100кг.

Кран-манипулятор FASSI F245А можно монтировать за кабиной или на заднем свесе грузового автомобиля. КМУ FASSI в транспортном положении занимает небольшое пространство между кабиной и грузовой платформой. Такое расположение, не доставляет неудобств при управлении автомобилем, а также не ограничивает высоту перевозимого груза.
