Кран манипулятор F40B.0.24

Легкие

Средние

Тяжелые

Тросовые КМУ

Специальны


	tm	m	m	°	kNm	MPa	l/min	l	kg	mm	mm	mm
F40B.0.21	3,99	4,90	1,45	370	5,3	26,5	15	33	530	1920	560	1595
F40B.0.22	3,95	6,40	2,90	370	5,3	26,5	15	33	575	1920	575	1595
F40B.0.23	3,77	7,90	4,30	370	5,3	26,5	15	33	615	1920	575	1595
F40B.0.24	3,67	9,40	5,75	370	5,3	26,5	15	33	650	1975	590	1595

КМУ FASSI F40B.0.24.

Начало выпуска – ноябрь 2016г. Данная модель пришла на смену популярной краноманипуляторной установке F40A.0.24 принадлежащей к легкой серии.

КМУ имеет грузовой момент до 4 тм, устанавливается на коммерческие грузовые автомобили со снаряженной массой шасси не менее 2.5 т.

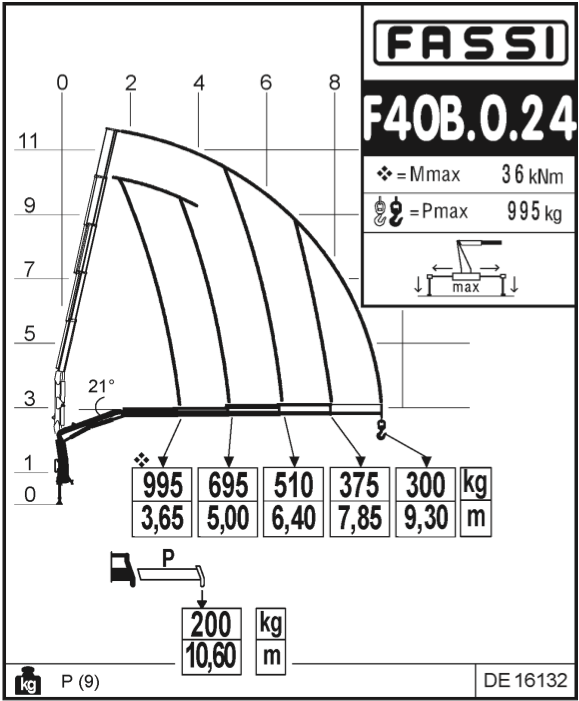

Грузоподъёмность КМУ на максимальном вылете стрелы 9,30 м – 300 кг. Общая грузоподъемность манипулятора – 995 кг.

Кран с такими характеристиками не подлежит регистрации в органах Ростехнадзора.

Монтаж КМУ FASSI F40В.0.24 производится на специальный надрамник. Кран оснащен балкой с парой гидравлических выдвижных опор и может быть смонтирован как за кабиной автомобиля так и на задний свес.

По обеим сторонам основания КМУ находятся параллельные рычаги управления пропорциональным гидрораспределителем, обеспечивающим точный и плавный контроль работы крановой установки.

Благодаря уникальной системе «MPES», используемой в конструкции данной КМУ, достигнута высокая скорость выдвижения телескопических секций, значительно ускоряющая рабочий процесс.

Длительный срок службы крана манипулятора обусловлен высококачественной обработкой металла. В разобранном состоянии краны окрашиваются цинк-фосфатным грунтом с отличными антикоррозийными свойствами и двумя слоями акриловой эмали.
