Средний класс · 5,5–13,5 т

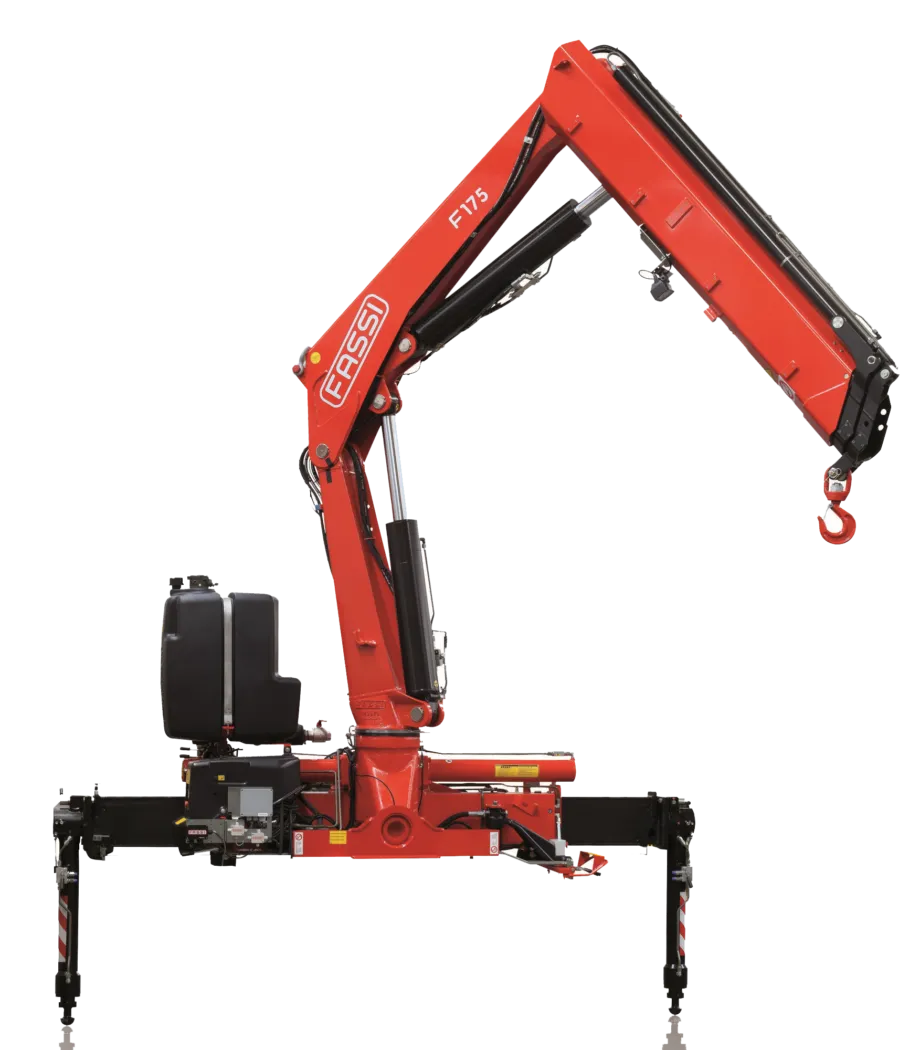

Кран-манипулятор FASSI F175A.0

Name: Кран-манипулятор FASSI F175A.0
Brand: FASSI

15 исполнений — со стандартной стрелой, компоновкой AC и гуськом JIB. Подберём конфигурацию под ваше шасси.

Исполнение F175A.0.21

A.0.21 A.0.22 A.0.23 A.0.24 A.0.25

16,92макс. грузовой момент, т·м

6,30макс. гидравлический вылет, м

400°угол поворота

1 970масса крана, кг

29,5рабочее давление, МПа

2 255высота в транспортном положении, мм

Запросить цену и КП Спросить в WhatsApp

Официальный дилер FASSIМонтаж на шассиСервис и запчасти

Срок поставки: 10 недель (уточняется при заказе)

Характеристики

ИсполнениеF175A.0.21

Макс. грузовой момент16,92 т·м

Макс. гидравлический вылет6,30 м

Гидравлическое выдвижение1,80 м

Угол поворота400°

Момент поворота27,3 кН·м

Рабочее давление29,5 МПа

Производительность насоса40 л/мин

Объём масляного бака120 л

Масса крана1 970 кг

Ширина в сложенном виде2 475 мм

Установочное место за кабиной870 мм

Высота в транспортном положении2 255 мм

Все исполнения

Нажмите на строку, чтобы выбрать исполнение. Лучшие значения выделены красным.

Все исполнения FASSI F175A.0
Исполнение	Грузовой моментт·м	Гидр. вылетм	Выдвижением	Поворот°	Момент поворотакН·м	ДавлениеМПа	Насосл/мин	Бакл	Массакг	Ширинамм	Место за кабиноймм	Высотамм
F175A.0.21	16,92	6,30	1,80	400	27,3	29,5	40	120	1 970	2 475	870	2 255
F175A.0.22	16,00	8,30	3,75	400	27,3	29,5	40	120	2 145	2 460	870	2 255
F175A.0.22 L212	16,00	14,60	7,25	400	27,3	29,5	40	120	2 670	2 500	1 070	2 400
F175A.0.23	15,39	10,40	5,75	400	27,3	29,5	40	120	2 320	2 460	870	2 255
F175A.0.23 L212	15,39	16,60	9,25	400	27,3	29,5	40	120	2 855	2 500	1 070	2 400
F175A.0.23 L213	15,39	18,60	11,20	400	27,3	29,5	40	120	2 940	2 500	1 070	2 400
F175A.0.24	15,09	12,55	7,85	400	27,3	29,5	40	120	2 470	2 465	870	2 255
F175A.0.24 L212	15,09	18,70	11,35	400	27,3	29,5	40	120	2 970	2 500	1 070	2 400
F175A.0.25	14,78	14,65	9,85	400	27,3	29,5	40	120	2 580	2 480	985	2 255
F175AC.0.22	16,31	6,70	2,90	400	27,3	29,5	40	120	2 075	2 460	870	2 255
F175AC.0.23	15,80	8,75	4,90	400	27,3	29,5	40	120	2 255	2 460	870	2 255
F175AC.0.23 L212	15,80	15,00	8,30	400	27,3	29,5	40	120	2 785	2 500	1 070	2 400
F175AC.0.23 L213	15,80	17,00	10,20	400	27,3	29,5	40	120	2 870	2 500	1 070	2 400
F175AC.0.24	15,39	10,95	7,00	400	27,3	29,5	40	120	2 400	2 465	870	2 255
F175AC.0.25	15,19	13,00	9,00	400	27,3	29,5	40	120	2 525	2 480	985	2 255

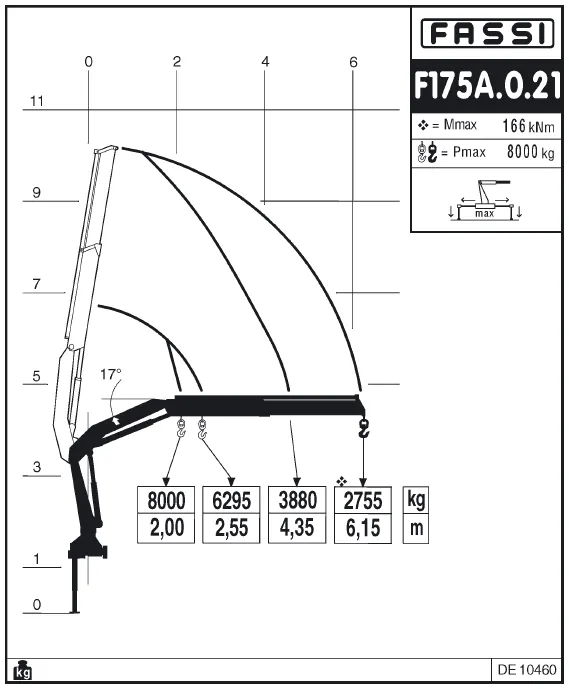

Диаграмма грузоподъёмности

Схема вылета стрелы FASSI F175A.0.21 — Вылет стрелы и нагрузки · F175A.0.21

Диаграмма меняется при выборе исполнения. Выбрано: F175A.0.21

A.0.21 A.0.22 A.0.22 L212 A.0.23 A.0.23 L212 A.0.23 L213 A.0.24 A.0.24 L212 A.0.25 AC.0.22 AC.0.23 AC.0.23 L212 AC.0.23 L213 AC.0.24 AC.0.25

Нужна точная нагрузка на вылете?

Инженер рассчитает грузоподъёмность для вашего груза и вылета и пришлёт диаграмму выбранного исполнения.

Получить диаграмму

Описание

Данный кран-манипулятор можно монтировать на грузовые автомобили КАМАЗ 65117, КАМАЗ 65115, КАМАЗ 43118, МАЗ, УРАЛ, MERCEDES, ISUZU, HYUNDAI, BAW и др., а также эксплуатировать стационарно.

Манипулятор FASSI F175 оборудован компактной внешней стрелой, которая позволяет осуществлять подъем грузов под крюком на большую высоту и вертикально поднимать объемные грузы. В эксплуатации крана за безопасность отвечает инновационная и одна из самых современных систем защиты от перегрузки FX100, которая автоматически контролирует грузоподъемность крана манипулятора и регулирует соотношение подъемного момента с условиями устойчивости грузового автомобиля.

Модель КМУ FASSI F175 уже в базовой комплектации оснащена мощным пропорциональным распределителем Danfoss S800 и гидравлическим раздвижением опор. Данный распределитель плавно подает давление в рабочие секции крана-манипулятора, усилие на ручках управления не зависит от нагрузки на кран.

Стандартные опоры КМУ F175A имеют размах 5980 мм и гидравлическое выдвижение, что ускоряет процесс подготовки крана к работе. Штатное управление КМУ осуществляется с помощью рычагов с двух сторон. Но можно заказать кран с дистанционным радио управлением, что особенно удобно при использовании кранов с большим вылетом стрелы.

Кран F175 включает в себя несколько версий, каждая из которых предлагает различный уровень функциональных возможностей и технологии.

Особое место занимаю крановые установки с короткой стрелой.
Укороченная внешняя стрела КМУ («С» версия) имеет важное преимущество перед стандартной версией крана, – возможность поднять и поставить высокий габаритный груз рядом с колонной.

При всех своих достоинствах кран манипулятор F175AC.0.22 имеет следующие характеристики:

– Грузовой момент 16,31тм.

– Максимальная грузоподъёмность 7900кг на вылете 2,00м

– Максимальный гидравлический вылет 6,40м – грузоподъёмность 2545кг

Максимальный вылет с 3-мя механическими секциями телескопирования составляет 12,75м, при этом грузоподъёмность равна 1080кг.
