Средний класс · 5,5–13,5 т

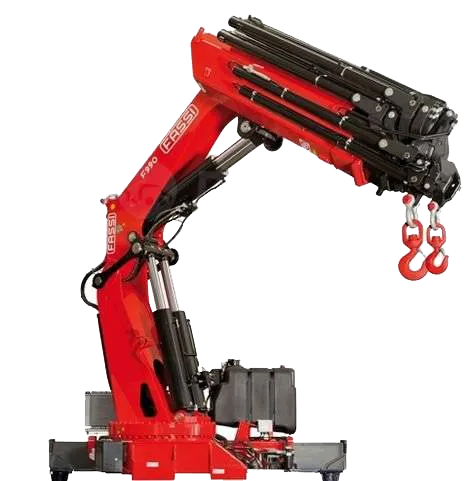

Кран-манипулятор FASSI F195A.0

Name: Кран-манипулятор FASSI F195A.0
Brand: FASSI

16 исполнений — со стандартной стрелой, компоновкой AC и гуськом JIB. Подберём конфигурацию под ваше шасси.

Исполнение F195A.0.21

A.0.21 A.0.22 A.0.23 A.0.24 A.0.25

18,65макс. грузовой момент, т·м

6,30макс. гидравлический вылет, м

400°угол поворота

2 005масса крана, кг

28,0рабочее давление, МПа

2 255высота в транспортном положении, мм

Запросить цену и КП Спросить в WhatsApp

Официальный дилер FASSIМонтаж на шассиСервис и запчасти

Срок поставки: 10 недель (уточняется при заказе)

Характеристики

ИсполнениеF195A.0.21

Макс. грузовой момент18,65 т·м

Макс. гидравлический вылет6,30 м

Гидравлическое выдвижение1,80 м

Угол поворота400°

Момент поворота30,8 кН·м

Рабочее давление28,0 МПа

Производительность насоса45 л/мин

Объём масляного бака120 л

Масса крана2 005 кг

Ширина в сложенном виде2 445 мм

Установочное место за кабиной870 мм

Высота в транспортном положении2 255 мм

Все исполнения

Нажмите на строку, чтобы выбрать исполнение. Лучшие значения выделены красным.

Все исполнения FASSI F195A.0
Исполнение	Грузовой моментт·м	Гидр. вылетм	Выдвижением	Поворот°	Момент поворотакН·м	ДавлениеМПа	Насосл/мин	Бакл	Массакг	Ширинамм	Место за кабиноймм	Высотамм
F195A.0.21	18,65	6,30	1,80	400	30,8	28,0	45	120	2 005	2 445	870	2 255
F195A.0.22	17,33	8,30	3,75	400	30,8	28,0	45	120	2 180	2 445	870	2 255
F195A.0.22 L212	17,33	14,60	7,25	400	30,8	28,0	45	120	2 705	2 500	1 070	2 400
F195A.0.23	16,82	10,40	5,75	400	30,8	28,0	45	120	2 355	2 445	870	2 255
F195A.0.23 L212	16,82	16,60	9,25	400	30,8	28,0	45	120	2 890	2 500	1 070	2 400
F195A.0.23 L213	16,82	18,60	11,05	400	30,8	28,0	45	120	2 975	2 500	1 070	2 400
F195A.0.24	16,51	12,55	7,85	400	30,8	28,0	45	120	2 505	2 465	870	2 255
F195A.0.24 L212	16,51	18,70	11,35	400	30,8	28,0	45	120	3 040	2 500	1 070	2 400
F195A.0.24 L213	16,51	20,70	13,30	400	30,8	28,0	45	120	3 125	2 500	1 070	2 400
F195A.0.25	16,11	14,65	9,85	400	30,8	28,0	45	120	2 625	2 480	985	2 255
F195AC.0.22	17,64	6,70	2,90	400	30,8	28,0	45	120	2 110	2 445	870	2 255
F195AC.0.23	17,13	8,75	4,90	400	30,8	28,0	45	120	2 290	2 445	870	2 255
F195AC.0.23 L212	17,13	15,00	8,40	400	30,8	28,0	45	120	2 820	2 500	1 070	2 400
F195AC.0.23 L213	17,13	17,00	10,35	400	30,8	28,0	45	120	2 905	2 500	1 070	2 400
F195AC.0.24	16,72	10,95	7,00	400	30,8	28,0	45	120	2 435	2 465	870	2 255
F195AC.0.25	16,51	13,00	9,00	400	30,8	28,0	45	120	2 560	2 480	985	2 255

Диаграмма грузоподъёмности

Схема вылета стрелы FASSI F195A.0.21 — Вылет стрелы и нагрузки · F195A.0.21

Диаграмма меняется при выборе исполнения. Выбрано: F195A.0.21

A.0.21 A.0.22 A.0.22 L212 A.0.23 A.0.23 L212 A.0.23 L213 A.0.24 A.0.24 L212 A.0.24 L213 A.0.25 AC.0.22 AC.0.23 AC.0.23 L212 AC.0.23 L213 AC.0.24 AC.0.25

Нужна точная нагрузка на вылете?

Инженер рассчитает грузоподъёмность для вашего груза и вылета и пришлёт диаграмму выбранного исполнения.

Получить диаграмму

Описание

Данная серия отличается использованием в конструкции крана легких высокопрочных сталей. Это позволило значительно уменьшить собственный вес КМУ, сохраняя при этом грузоподъемные характеристики крана, и увеличить “полезную” грузоподъемность автомобиля в целом.

Кран оснащен многофункциональным пропорциональным распределитель DANFOSS S800 с фильтром высокого давления, с индикатором уровня загрязнения масла.

Шланги (РВД) от распределителя до стрел телескопирования располагаются внутри колонны. Что защищает их от случайного повреждения.

Литое основание и нижняя часть колонны КМУ обеспечивают идеальное распределение нагрузок, что увеличивает ресурс работы крана.

Кран оснащен двумя распределителями: один отвечает а работу крана, второй за выдвижение опор. Данная функция позволяет избежать ошибки, путаницы с рычагами, и избежать случайного втягивания опор крана во время работы с грузом. Что позволяет предотвратить возможное опрокидывания автомобиля во время работы.

Гидравлически выдвигаемые и опускаемые опоры обеспечивают максимальную устойчивость автомобиля при работе КМУ.

При необходимости кран может быть доукомплектован различным навесным оборудованием.

Как и любой кран из легкой и средней серии КМУ FASSI, модель F195A возможна в исполнении с укороченной внешней стрелой. Краны манипуляторы с короткой стрелой имеют большое преимущество перед стандартным исполнением КМУ, – более высокая грузоподъемность у основания крана.

Основные характеристики КМУ FASSI F195AC.0.22:

– Грузовой момент 17,64тм.

– Максимальная грузоподъёмность 8550кг на вылете 2,00м

– Максимальный гидравлический вылет 6,40м – грузоподъёмность 2760кг

Максимальный вылет с 3-мя механическими секциями телескопирования составляет 12,75м, при этом грузоподъёмность равна 1180кг.

Идеальное решение для доставки тяжелых и габаритных грузов
