Средний класс · 5,5–13,5 т

Кран-манипулятор FASSI F335A.2

Name: Кран-манипулятор FASSI F335A.2
Brand: FASSI

18 исполнений — со стандартной стрелой, компоновкой AC и гуськом JIB. Подберём конфигурацию под ваше шасси.

Исполнение F335A.2.22

A.2.22 A.2.23 A.2.24 A.2.25 A.2.26 A.2.27 A.2.28

31,70макс. грузовой момент, т·м

8,15макс. гидравлический вылет, м

400°угол поворота

3 300масса крана, кг

31,0рабочее давление, МПа

2 460высота в транспортном положении, мм

Запросить цену и КП Спросить в WhatsApp

Официальный дилер FASSIМонтаж на шассиСервис и запчасти

Срок поставки: 30 недель (уточняется при заказе)

Характеристики

ИсполнениеF335A.2.22

Макс. грузовой момент31,70 т·м

Макс. гидравлический вылет8,15 м

Гидравлическое выдвижение3,80 м

Угол поворота400°

Момент поворота47,5 кН·м

Рабочее давление31,0 МПа

Производительность насоса60–80 л/мин

Объём масляного бака190 л

Масса крана3 300 кг

Ширина в сложенном виде2 510 мм

Установочное место за кабиной1 055 мм

Высота в транспортном положении2 460 мм

Все исполнения

Нажмите на строку, чтобы выбрать исполнение. Лучшие значения выделены красным.

Все исполнения FASSI F335A.2
Исполнение	Грузовой моментт·м	Гидр. вылетм	Выдвижением	Поворот°	Момент поворотакН·м	ДавлениеМПа	Насосл/мин	Бакл	Массакг	Ширинамм	Место за кабиноймм	Высотамм
F335A.2.22	31,70	8,15	3,80	400	47,5	31,0	60–80	190	3 300	2 510	1 055	2 460
F335A.2.23	30,99	10,20	5,80	400	47,5	31,0	60–80	190	3 470	2 510	1 110	2 460
F335A.2.24	30,48	12,25	7,80	400	47,5	31,0	60–80	190	3 725	2 510	1 110	2 460
F335A.2.24 L323	30,48	20,05	12,60	400	47,5	31,0	60–80	190	4 700	2 535	1 285	2 720
F335A.2.24 L324	30,48	21,95	14,40	400	47,5	31,0	60–80	190	4 800	2 535	1 285	2 720
F335A.2.25	29,97	14,60	10,00	400	47,5	31,0	60–80	190	3 945	2 510	1 110	2 460
F335A.2.25 L323	29,97	22,25	14,80	400	47,5	31,0	60–80	190	4 900	2 535	1 285	2 720
F335A.2.25 L324	29,97	24,15	16,60	400	47,5	31,0	60–80	190	5 000	2 535	1 285	2 720
F335A.2.26	29,15	16,70	12,00	400	47,5	31,0	60–80	190	4 130	2 510	1 110	2 460
F335A.2.26 L212	29,15	22,80	15,55	400	47,5	31,0	60–80	190	4 850	2 535	1 285	2 755
F335A.2.26 L213	29,15	24,80	17,50	400	47,5	31,0	60–80	190	4 930	2 535	1 285	2 755
F335A.2.26 L214	29,15	26,70	19,30	400	47,5	31,0	60–80	190	5 000	2 535	1 285	2 755
F335A.2.27	28,64	18,85	14,10	400	47,5	31,0	60–80	190	4 380	2 510	1 175	2 460
F335A.2.28	28,24	20,90	16,15	400	47,5	31,0	60–80	190	4 431	2 535	1 175	2 460
F335AC.2.24	30,58	10,65	7,00	400	47,5	31,0	60–80	190	3 710	2 510	1 110	2 460
F335AC.2.24 L323	30,58	18,45	11,80	400	47,5	31,0	60–80	190	4 465	2 535	1 285	2 720
F335AC.2.24 L324	30,58	20,35	13,60	400	47,5	31,0	60–80	190	4 565	2 535	1 285	2 720
F335AC.2.26	30,07	15,05	11,20	400	47,5	31,0	60–80	190	4 110	2 510	1 110	2 460

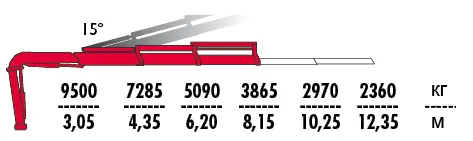

Диаграмма грузоподъёмности

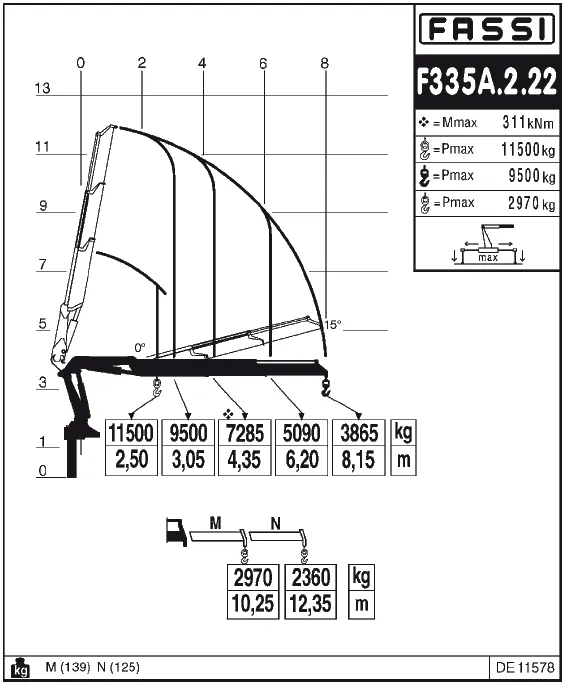

Схема вылета стрелы FASSI F335A.2.22 — Вылет стрелы и нагрузки · F335A.2.22

Диаграмма меняется при выборе исполнения. Выбрано: F335A.2.22

A.2.22 A.2.23 A.2.24 A.2.24 L323 A.2.24 L324 A.2.25 A.2.25 L323 A.2.25 L324 A.2.26 A.2.26 L212 A.2.26 L213 A.2.26 L214 A.2.27 A.2.28 AC.2.24 AC.2.24 L323 AC.2.24 L324 AC.2.26

Нужна точная нагрузка на вылете?

Инженер рассчитает грузоподъёмность для вашего груза и вылета и пришлёт диаграмму выбранного исполнения.

Получить диаграмму

Описание

Кран-манипулятор FASSI модель F335A.2.24Эта модель краноманипуляторной установки имеет четыре гидравлические секции телескопирования, что дает возможность на минимальном гидравлическом вылете стрелы 2,90 м. поднимать груз 9500 кг., а на вылете 12,25 м. – 2275 кг. Для увеличения вылета стрелы можно использовать, дополнительно к гидравлическим, до трех механических секций удлинения, что позволяет в свою очередь увеличить вылет до 19,30 м. с возможностью поднять на нем 1110 кг.В стандартную комплектацию гидроманипулятора входит:Траверсы в сочленении стрелы.Распределитель Danfoss S900.Система безопасности FX200/W (зимний вариант)Гидравлические выдвижные опоры.Возможны различные варианты размаха опор для увеличения устойчивости при работе на большом вылете стрелы. (опция)Возможные варианты управления манипулятором:от самого простого, базового, рычагами с земли с двух сторон или с кресла на колонне крана-манипулятора до дистанционного радио управления всеми функциями работы крана.Кран-манипулятор можно оборудовать лебедкой. (опция)
