Средний класс · 5,5–13,5 т

Кран-манипулятор FASSI F385A.2

Name: Кран-манипулятор FASSI F385A.2
Brand: FASSI

21 исполнение — со стандартной стрелой, компоновкой AC и гуськом JIB. Подберём конфигурацию под ваше шасси.

Исполнение F385A.2.22

A.2.22 A.2.23 A.2.24 A.2.25 A.2.26 A.2.27 A.2.28

37,51макс. грузовой момент, т·м

8макс. гидравлический вылет, м

430°угол поворота

4 080масса крана, кг

31рабочее давление, МПа

2 430высота в транспортном положении, мм

Запросить цену и КП Спросить в WhatsApp

Официальный дилер FASSIМонтаж на шассиСервис и запчасти

Срок поставки: 30 недель (уточняется при заказе)

Характеристики

ИсполнениеF385A.2.22

Макс. грузовой момент37,51 т·м

Макс. гидравлический вылет8 м

Гидравлическое выдвижение3,8 м

Угол поворота430°

Момент поворота47,5 кН·м

Рабочее давление31 МПа

Производительность насоса60–80 л/мин

Объём масляного бака190 л

Масса крана4 080 кг

Ширина в сложенном виде2 515 мм

Установочное место за кабиной1 225 мм

Высота в транспортном положении2 430 мм

Все исполнения

Нажмите на строку, чтобы выбрать исполнение. Лучшие значения выделены красным.

Все исполнения FASSI F385A.2
Исполнение	Грузовой моментт·м	Гидр. вылетм	Выдвижением	Поворот°	Момент поворотакН·м	ДавлениеМПа	Насосл/мин	Бакл	Массакг	Ширинамм	Место за кабиноймм	Высотамм
F385A.2.22	37,51	8	3,8	430	47,5	31	60–80	190	4 080	2 515	1 225	2 430
F385A.2.23	35,98	10,1	5,8	430	47,5	31	60–80	190	4 330	2 515	1 275	2 430
F385A.2.24	35,37	12,15	7,8	430	47,5	31	60–80	190	4 580	2 515	1 275	2 430
F385A.2.24 L323	35,37	19,95	12,60	430	47,5	31	60–80	190	5 330	2 545	1 465	2 610
F385A.2.24 L324	35,37	21,85	14,40	430	47,5	31	60–80	190	5 430	2 545	1 465	2 610
F385A.2.25	34,45	14,45	10	430	47,5	31	60–80	190	4 830	2 515	1 275	2 430
F385A.2.25 L323	34,45	22,15	14,80	430	47,5	31	60–80	190	5 580	2 545	1 465	2 610
F385A.2.25 L324	34,45	24,05	16,60	430	47,5	31	60–80	190	5 680	2 545	1 465	2 610
F385A.2.26	33,94	16,55	12	430	47,5	31	60–80	190	5 080	2 515	1 275	2 430
F385A.2.26 L212	33,94	22,70	15,55	430	47,5	31	60–80	190	5 680	2 540	1 465	2 660
F385A.2.26 L213	33,94	24,70	17,50	430	47,5	31	60–80	190	5 760	2 540	1 465	2 660
F385A.2.26 L214	33,94	26,75	19,50	430	47,5	31	60–80	190	5 830	2 540	1 465	2 660
F385A.2.27	33,33	18,85	14,1	430	47,5	31	60–80	190	5 230	2 515	1 330	2 430
F385A.2.27 L153	33,33	26,60	19,40	430	47,5	31	60–80	190	5 820	2 550	1 455	2 655
F385A.2.27 L154	33,33	28,65	21,35	430	47,5	31	60–80	190	5 890	2 550	1 455	2 655
F385A.2.28	33,13	20,8	16,15	430	47,5	31	60–80	190	5 380	2 530	1 330	2 430
F385AC.2.24	35,58	10,65	7	430	47,5	31	60–80	190	4 490	2 520	1 275	2 430
F385AC.2.24 L324	35,58	20,20	13,60	430	47,5	31	60–80	190	5 340	2 545	1 465	2 610
F385AC.2.25	35,17	12,8	9,2	430	47,5	31	60–80	190	4 740	2 520	1 275	2 430
F385AC.2.25 L324	35,17	22,40	15,80	430	47,5	31	60–80	190	5 590	2 545	1 465	2 610
F385AC.2.26	34,15	14,95	11,25	430	47,5	31	60–80	190	4 990	2 520	1 275	2 430

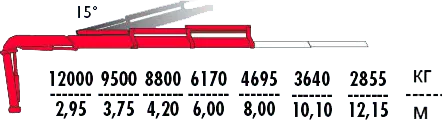

Диаграмма грузоподъёмности

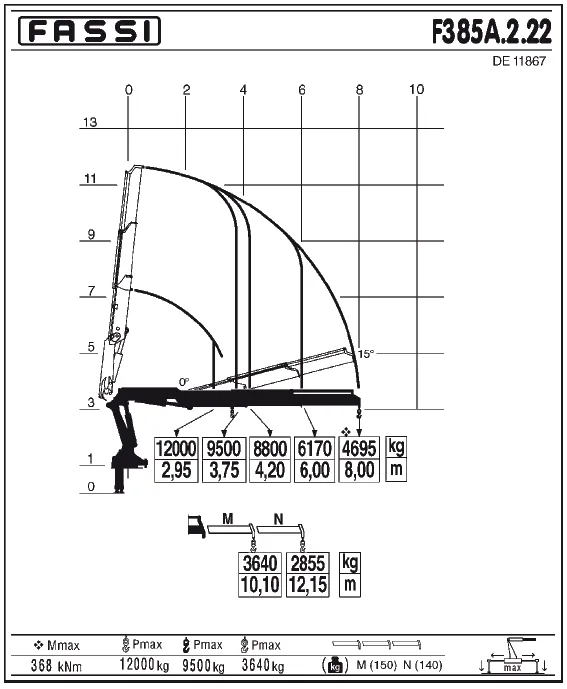

Схема вылета стрелы FASSI F385A.2.22 — Вылет стрелы и нагрузки · F385A.2.22

Диаграмма меняется при выборе исполнения. Выбрано: F385A.2.22

Нужна точная нагрузка на вылете?

Инженер рассчитает грузоподъёмность для вашего груза и вылета и пришлёт диаграмму выбранного исполнения.

Получить диаграмму

Описание

Кран-манипулятор FASSI модель F385AC.2.26Модель с укороченной внешней стрелой, что позволяет работать практически рядом с колонной.

Эта модель краноманипуляторной установки имеет четыре гидравлические секции телескопирования, что дает возможность на минимальном гидравлическом вылете стрелы 3,60 м. поднимать груз 9500 кг., а на вылете 14,90 м. – 1885 кг. Для увеличения вылета стрелы можно использовать, дополнительно к гидравлическим, до трех механических секций удлинения, что позволяет в свою очередь увеличить вылет до 22,20 м. с возможностью поднять на нем 700 кг.

В стандартную комплектацию гидроманипулятора входит:Траверсы в сочленении стрелы.Распределитель Danfoss S900.Система безопасности FX100/W (зимний вариант)Гидравлические выдвижные опоры.Возможны различные варианты размаха опор для увеличения устойчивости при работе на большом вылете стрелы. (опция)

Возможные опции при заказе крана-манипулятора FASSI:

Гидравлический гусек или механические секции телескопа.
Лебедки V20, V30. Лебедка на КМУ дает целый ряд преимуществ. Она позволяет плавно опускать груз ниже уровня земли, что очень важно при монтажных работах.
Навесное оборудование:
- двухчелюстной ковш, захваты для леса или металлолома,
- бур,
- палетные вилы и прочее.
Управление с кресла наверху колонны или радио ДУ
