Средний класс · 5,5–13,5 т

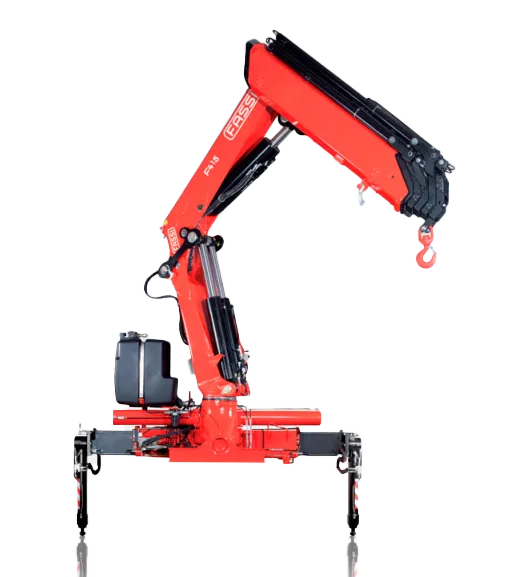

Кран-манипулятор FASSI F415A.2

Name: Кран-манипулятор FASSI F415A.2
Brand: FASSI

21 исполнение — со стандартной стрелой, компоновкой AC и гуськом JIB. Подберём конфигурацию под ваше шасси.

Исполнение F415A.2.22

A.2.22 A.2.23 A.2.24 A.2.25 A.2.26 A.2.27 A.2.28

40,27макс. грузовой момент, т·м

8,05макс. гидравлический вылет, м

430°угол поворота

4 200масса крана, кг

31рабочее давление, МПа

2 430высота в транспортном положении, мм

Запросить цену и КП Спросить в WhatsApp

Официальный дилер FASSIМонтаж на шассиСервис и запчасти

Срок поставки: 30 недель (уточняется при заказе)

Характеристики

ИсполнениеF415A.2.22

Макс. грузовой момент40,27 т·м

Макс. гидравлический вылет8,05 м

Гидравлическое выдвижение3,8 м

Угол поворота430°

Момент поворота47,5 кН·м

Рабочее давление31 МПа

Производительность насоса60–80 л/мин

Объём масляного бака190 л

Масса крана4 200 кг

Ширина в сложенном виде2 515 мм

Установочное место за кабиной1 225 мм

Высота в транспортном положении2 430 мм

Все исполнения

Нажмите на строку, чтобы выбрать исполнение. Лучшие значения выделены красным.

Все исполнения FASSI F415A.2
Исполнение	Грузовой моментт·м	Гидр. вылетм	Выдвижением	Поворот°	Момент поворотакН·м	ДавлениеМПа	Насосл/мин	Бакл	Массакг	Ширинамм	Место за кабиноймм	Высотамм
F415A.2.22	40,27	8,05	3,8	430	47,5	31	60–80	190	4 200	2 515	1 225	2 430
F415A.2.23	38,53	10,05	5,8	430	47,5	31	60–80	190	4 450	2 515	1 275	2 430
F415A.2.24	38,02	12,15	7,8	430	47,5	31	60–80	190	4 700	2 515	1 275	2 430
F415A.2.24 L413	38,02	19,95	12,6	430	47,5	31	60–80	190	5 450	2 545	1 465	2 610
F415A.2.24 L414	38,02	21,85	14,4	430	47,5	31	60–80	190	5 550	2 545	1 465	2 610
F415A.2.25	37	14,45	10	430	47,5	31	60–80	190	4 950	2 515	1 275	2 430
F415A.2.25 L323	37	22,15	14,8	430	47,5	31	60–80	190	5 700	2 545	1 465	2 610
F415A.2.25 L324	37	24	16,6	430	47,5	31	60–80	190	5 800	2 545	1 465	2 610
F415A.2.26	36,49	16,55	12	430	47,5	31	60–80	190	5 200	2 515	1 275	2 430
F415A.2.26 L212	36,49	22,65	15,55	430	47,5	31	60–80	190	5 800	2 540	1 465	2 660
F415A.2.26 L213	36,49	24,65	17,5	430	47,5	31	60–80	190	5 800	2 540	1 465	2 660
F415A.2.26 L214	36,49	26,55	19,45	430	47,5	31	60–80	190	5 950	2 540	1 465	2 660
F415A.2.27	35,88	18,85	14,1	430	47,5	31	60–80	190	5 350	2 515	1 330	2 430
F415A.2.27 L153	35,88	26,6	19,4	430	47,5	31	60–80	190	5 940	2 550	1 455	2 655
F415A.2.27 L154	35,88	28,65	21,35	430	47,5	31	60–80	190	6 010	2 550	1 455	2 655
F415A.2.28	35,78	20,8	16,15	430	47,5	31	60–80	190	5 500	2 530	1 330	2 430
F415AC.2.24	38,12	10,55	7	430	47,5	31	60–80	190	4 610	2 520	1 275	2 430
F415AC.2.24 L414	38,12	20,2	13,6	430	47,5	31	60–80	190	5 460	2 545	1 465	2 625
F415AC.2.25	37,51	12,8	9,2	430	47,5	31	60–80	190	4 860	2 520	1 275	2 430
F415AC.2.25 L324	37,51	22,4	15,8	430	47,5	31	60–80	190	5 710	2 545	1 465	2 610
F415AC.2.26	36,6	14,95	11,25	430	47,5	31	60–80	190	5 110	2 515	1 275	2 430

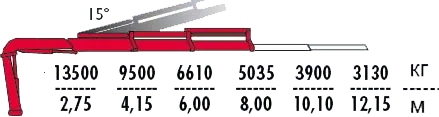

Диаграмма грузоподъёмности

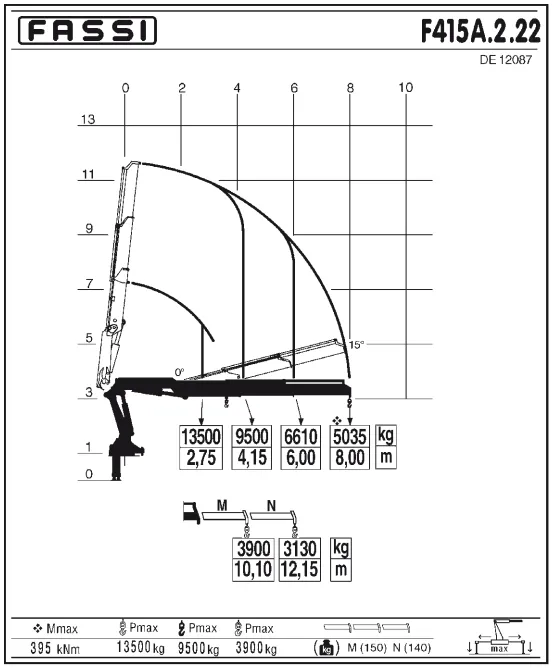

Схема вылета стрелы FASSI F415A.2.22 — Вылет стрелы и нагрузки · F415A.2.22

Диаграмма меняется при выборе исполнения. Выбрано: F415A.2.22

Нужна точная нагрузка на вылете?

Инженер рассчитает грузоподъёмность для вашего груза и вылета и пришлёт диаграмму выбранного исполнения.

Получить диаграмму

Описание

Кран-манипулятор FASSI модель F415AC.2.26Модель с укороченной внешней стрелой, что позволяет работать практически рядом с колонной.

Эта модель краноманипуляторной установки имеет четыре гидравлические секции телескопирования, что дает возможность на минимальном гидравлическом вылете стрелы 3,85 м. поднимать груз 9500 кг., а на вылете 14,90 м. – 2145 кг. Для увеличения вылета стрелы можно использовать, дополнительно к гидравлическим, до трех механических секций удлинения, что позволяет в свою очередь увеличить вылет до 22,20 м. с возможностью поднять на нем 700 кг.

В стандартную комплектацию гидроманипулятора входит:Траверсы в сочленении стрелы.Распределитель Danfoss S900.Система безопасности FX100/W (зимний вариант)Гидравлические выдвижные опоры.Возможны различные варианты размаха опор для увеличения устойчивости при работе на большом вылете стрелы. (опция)

Возможные опции при заказе крана-манипулятора FASSI:

Гидравлический гусек или механические секции телескопа.
Лебедки V20, V30. Лебедка на КМУ дает целый ряд преимуществ. Она позволяет плавно опускать груз ниже уровня земли, что очень важно при монтажных работах.
Навесное оборудование:
- двухчелюстной ковш, захваты для леса или металлолома,
- бур,
- палетные вилы и прочее.
Управление с кресла наверху колонны или радио ДУ
