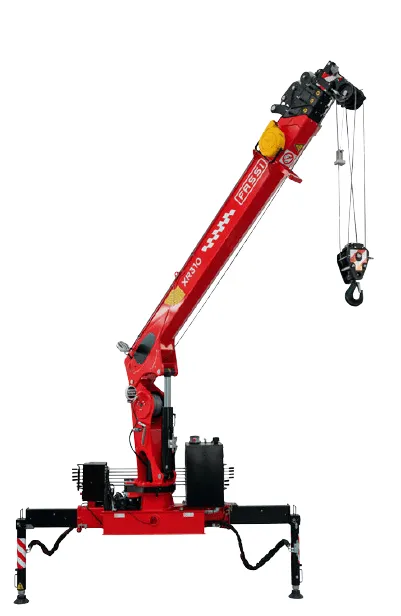

Кран-манипулятор FASSI XR314
Тросовый кран-манипулятор серии XR310 с лебедкой прямого подъёма: до 3 100 кг, гидравлический вылет до 9,96 м.
Характеристики
Общие сведения
Грузоподъёмность и стрела
Скорости
Лебедка
Гидравлическая система
Опоры и управление
Масса и габариты
Эксплуатация и безопасность
Стандартное оснащение
- Опорно-поворотный механизм с гидравлическим приводом: непрерывное вращение, плавная работа на неровной площадке с уклоном до 5°.
- Рычаги управления со специальными распределителями, скорость отклика настраивается.
- Электронная система контроля нагрузки FX200: информирует оператора и блокирует работу при перегрузке.
- Опоры с гидравлическим выдвижением, поворот опор — фиксированный или ручной.
- Шестигранная телескопическая стрела из высокопрочной стали.
- Стальной гидробак, стойкий к ударам и коррозии.
- Светодиодные рабочие фары с регулируемым направлением света.
- Лебедка прямого подъёма внутри колонны с орбитальным гидромотором и ограничителем намотки и размотки троса.
- Автоматическое складывание блока на оголовке стрелы при сматывании троса. только XR310
Диаграмма грузоподъёмности
| Вылет, м | Грузоподъёмность, кг |
|---|---|
| 2,50 | 3 100 |
| 3,35 | 1 865 |
| 5,55 | 1 005 |
| 7,75 | 660 |
| 9,95 | 495 |
Источник: каталог XR SERIE (ed. 10/2024)
Запросите её у инженера — пришлём в течение дня.
Нужна точная нагрузка на вылете?
Инженер рассчитает грузоподъёмность для вашего груза и вылета и пришлёт диаграмму выбранного исполнения.
Получить диаграммуОписание
FASSI XR314 — тросовый кран-манипулятор серии XR310. Лебедка прямого подъёма установлена внутри колонны и поднимает груз крюком на стальном тросе; ограничитель намотки и размотки троса входит в стандартное оснащение.
Грузоподъёмность и вылет
Максимальная грузоподъёмность — 3 100 кг на вылете 2,50 м. Гидравлический вылет — от 3,36 м в сложенном положении до 9,96 м. На вылете 9,95 м — 495 кг. Точки грузовой диаграммы приведены во вкладке «Диаграмма грузоподъёмности».
Лебедка и скорости
Лебедка прямого подъёма — 1 000 daN, скорость подъёма — 67,7 м/мин. Выдвижение стрелы — 6,60 м за 20 с, втягивание — 6,60 м за 16 с, подъём стрелы — от 1° до 76° за 8 с.
Опорно-поворотный механизм обеспечивает непрерывное вращение на 360° со скоростью 7,2°/с.
Гидравлика, опоры и масса
Рабочее давление — 21,5 МПа, производительность насоса — 40 л/мин, гидробак — 100 л, с указателем уровня. База опор с гидравлическим выдвижением — мин. 1 970 мм — макс. 4 450 мм. Масса крана с опорами — 1 580 кг.
Место управления — с земли. Защита — ограничитель нагрузки FX200 с индикацией 90 % и 100 %, звуковой сигнализатор, предохранительные и обратные клапаны.
Монтаж и поставка
S-Service Plus поставляет FASSI XR314 по Казахстану, подбирает шасси и выполняет монтаж. Для расчёта пришлите марку, модель и колёсную базу автомобиля.
Сервис и гарантия
Монтаж на шасси
Подбор шасси, установка крана, испытания и регистрация.
Гарантия и ТО
Гарантийное и плановое обслуживание в сервисном центре S-Service Plus по регламенту FASSI.
Запчасти
Оригинальные запчасти FASSI со склада и под заказ, подбор по серийному номеру.
