Кран-манипулятор FASSI XR513
Тросовый кран-манипулятор серии XR510 с лебедкой прямого подъёма: до 5 100 кг, гидравлический вылет до 8,30 м.
Характеристики
Общие сведения
Грузоподъёмность и стрела
Скорости
Лебедка
Гидравлическая система
Опоры и управление
Масса и габариты
Эксплуатация и безопасность
Стандартное оснащение
- Опорно-поворотный механизм с гидравлическим приводом: непрерывное вращение, плавная работа на неровной площадке с уклоном до 5°.
- Рычаги управления со специальными распределителями, скорость отклика настраивается.
- Электронная система контроля нагрузки FX200: информирует оператора и блокирует работу при перегрузке.
- Опоры с гидравлическим выдвижением, поворот опор — фиксированный или ручной.
- Шестигранная телескопическая стрела из высокопрочной стали.
- Стальной гидробак, стойкий к ударам и коррозии.
- Светодиодные рабочие фары с регулируемым направлением света.
- Лебедка прямого подъёма внутри колонны с орбитальным гидромотором и ограничителем намотки и размотки троса.

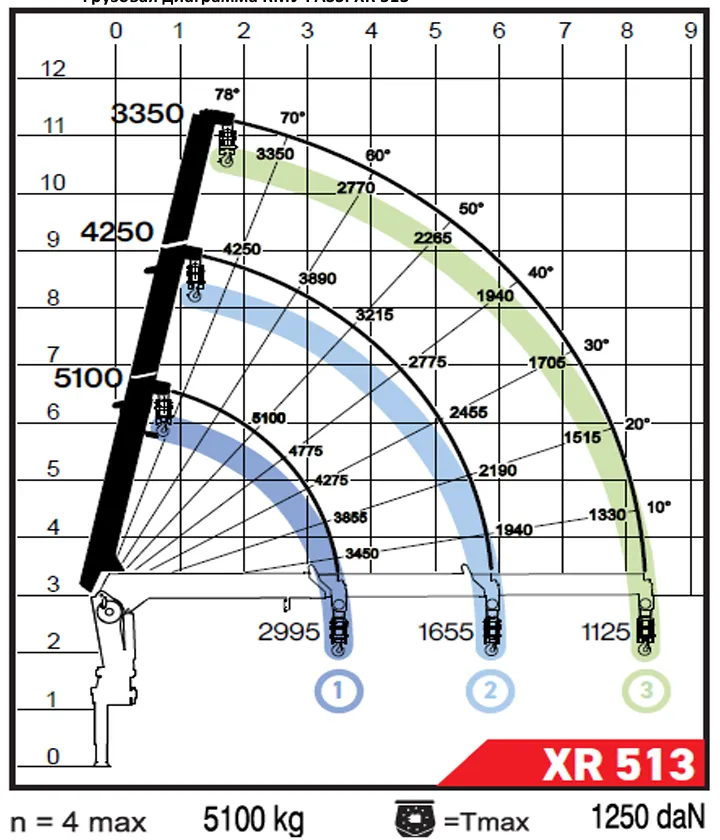

Диаграмма грузоподъёмности
| Вылет, м | Грузоподъёмность, кг |
|---|---|
| 2,50 | 5 100 |
| 3,30 | 2 995 |
| 5,90 | 1 655 |
| 8,30 | 1 125 |
Источник: каталог XR SERIE (ed. 10/2024)
Запросите её у инженера — пришлём в течение дня.
Нужна точная нагрузка на вылете?
Инженер рассчитает грузоподъёмность для вашего груза и вылета и пришлёт диаграмму выбранного исполнения.
Получить диаграммуОписание
FASSI XR513 — тросовый кран-манипулятор серии XR510. Лебедка прямого подъёма установлена внутри колонны и поднимает груз крюком на стальном тросе; ограничитель намотки и размотки троса входит в стандартное оснащение.
Грузоподъёмность и вылет
Максимальная грузоподъёмность — 5 100 кг на вылете 2,50 м. Гидравлический вылет — от 3,50 м в сложенном положении до 8,30 м. На вылете 8,30 м — 1 125 кг. Точки грузовой диаграммы приведены во вкладке «Диаграмма грузоподъёмности».
Лебедка и скорости
Лебедка прямого подъёма — 1 250 daN, скорость подъёма — 53 м/мин (одинарная запасовка). Выдвижение стрелы — 4,8 м за 20 с, втягивание — 4,8 м за 23 с, подъём стрелы — от 1° до 78° за 10 с.
Опорно-поворотный механизм обеспечивает непрерывное вращение на 360° со скоростью 7,2°/с.
Гидравлика, опоры и масса
Рабочее давление — 22,0 МПа, производительность насоса — 60 л/мин, гидробак — 130 л, с указателем уровня. База опор с гидравлическим выдвижением — мин. 2 190 мм — макс. 5 100 мм. Масса крана с опорами — 2 085 кг.
Место управления — с земли. Защита — ограничитель нагрузки FX200 с индикацией 90 % и 100 %, звуковой сигнализатор, предохранительные и обратные клапаны.
Монтаж и поставка
S-Service Plus поставляет FASSI XR513 по Казахстану, подбирает шасси и выполняет монтаж. Для расчёта пришлите марку, модель и колёсную базу автомобиля.
Сервис и гарантия
Монтаж на шасси
Подбор шасси, установка крана, испытания и регистрация.
Гарантия и ТО
Гарантийное и плановое обслуживание в сервисном центре S-Service Plus по регламенту FASSI.
Запчасти
Оригинальные запчасти FASSI со склада и под заказ, подбор по серийному номеру.
