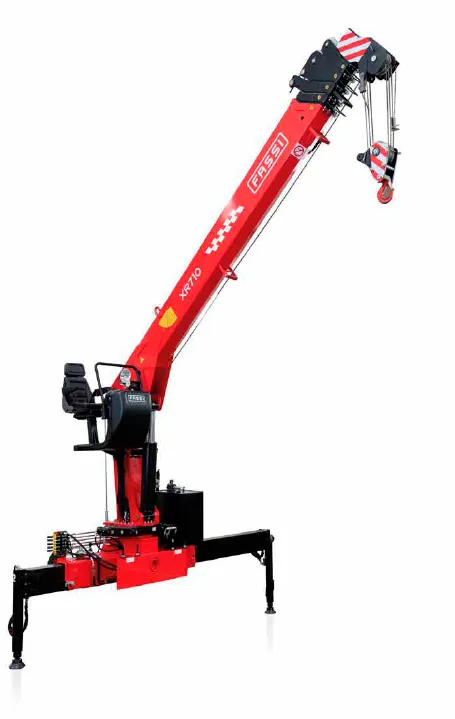

Кран-манипулятор FASSI XR714
Тросовый кран-манипулятор серии XR710 с лебедкой прямого подъёма: до 7 100 кг, гидравлический вылет до 13,0 м.
Характеристики
Общие сведения
Грузоподъёмность и стрела
Скорости
Лебедка
Гидравлическая система
Опоры и управление
Масса и габариты
Эксплуатация и безопасность
Стандартное оснащение
- Опорно-поворотный механизм с гидравлическим приводом: непрерывное вращение, плавная работа на неровной площадке с уклоном до 5°.
- Рычаги управления со специальными распределителями, скорость отклика настраивается.
- Электронная система контроля нагрузки FX200: информирует оператора и блокирует работу при перегрузке.
- Опоры с гидравлическим выдвижением, поворот опор — фиксированный или ручной.
- Шестигранная телескопическая стрела из высокопрочной стали.
- Стальной гидробак, стойкий к ударам и коррозии.
- Светодиодные рабочие фары с регулируемым направлением света.
- Лебедка прямого подъёма внутри колонны с орбитальным гидромотором и ограничителем намотки и размотки троса.
- Сиденье управления на колонне, регулируемое, доступно с подогревом. только XR710

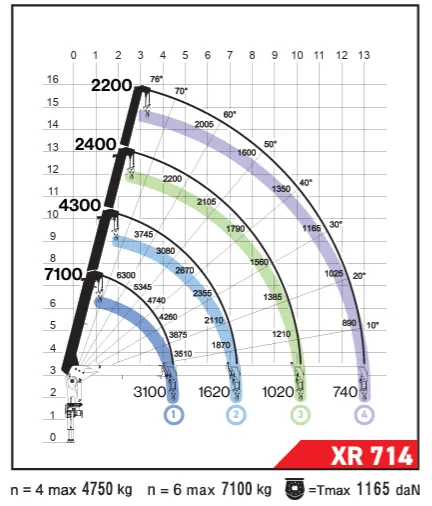

Диаграмма грузоподъёмности
| Вылет, м | Грузоподъёмность, кг |
|---|---|
| 1,80 | 7 100 |
| 4,45 | 3 100 |
| 7,30 | 1 620 |
| 10,15 | 1 020 |
| 13,00 | 740 |
Источник: каталог XR SERIE (ed. 10/2024)
Запросите её у инженера — пришлём в течение дня.
Нужна точная нагрузка на вылете?
Инженер рассчитает грузоподъёмность для вашего груза и вылета и пришлёт диаграмму выбранного исполнения.
Получить диаграммуОписание
FASSI XR714 — тросовый кран-манипулятор серии XR710. Лебедка прямого подъёма установлена внутри колонны и поднимает груз крюком на стальном тросе; ограничитель намотки и размотки троса входит в стандартное оснащение.
Грузоподъёмность и вылет
Максимальная грузоподъёмность — 7 100 кг на вылете 1,8 м. Гидравлический вылет — от 4,47 м в сложенном положении до 13,0 м. На вылете 13,00 м — 740 кг. Точки грузовой диаграммы приведены во вкладке «Диаграмма грузоподъёмности».
Лебедка и скорости
Лебедка прямого подъёма — 1 165 daN, скорость подъёма — 53 м/мин. Выдвижение стрелы — 8,55 м за 35 с, втягивание — 8,55 м за 57 с, подъём стрелы — от 1° до 76° за 14 с.
Опорно-поворотный механизм обеспечивает непрерывное вращение на 360° со скоростью 6,5°/с.
Гидравлика, опоры и масса
Рабочее давление — 19,0 МПа, производительность насоса — 60 л/мин, гидробак — 130 л, с указателем уровня. База опор с гидравлическим выдвижением — мин. 2 285 мм — макс. 5 585 мм. Масса крана с опорами — 2 890 кг при управлении с сиденья и 2 850 кг при управлении с земли.
Место управления — сиденье на колонне или с земли. Защита — ограничитель нагрузки FX200 с индикацией 90 % и 100 %, звуковой сигнализатор, предохранительные и обратные клапаны.
Монтаж и поставка
S-Service Plus поставляет FASSI XR714 по Казахстану, подбирает шасси и выполняет монтаж. Для расчёта пришлите марку, модель и колёсную базу автомобиля.
Сервис и гарантия
Монтаж на шасси
Подбор шасси, установка крана, испытания и регистрация.
Гарантия и ТО
Гарантийное и плановое обслуживание в сервисном центре S-Service Plus по регламенту FASSI.
Запчасти
Оригинальные запчасти FASSI со склада и под заказ, подбор по серийному номеру.
